HMC型单机脉冲除尘器
HMC单机脉冲除尘器是我公司消化吸收同类产品后设计的一款小型袋式除尘器。该除尘器采用脉冲喷涂除尘方式。具有除尘效果好、净化效率高、风量大、滤袋寿命长、维护工作量小、运
HMC单机脉冲除尘器是我公司消化吸收同类产品后设计的一款小型袋式除尘器。该除尘器采用脉冲喷涂除尘方式。具有除尘效果好、净化效率高、风量大、滤袋寿命长、维护工作量小、运行可靠等优点。广泛应用于冶金、建材、机械、化工、矿山等工矿企业的非纤维粉尘及工业粉尘的净化和物料回收。
HMC单机脉冲除尘器工作原理:
HMC脉冲单机组除尘器的进风口设置在灰斗上。当含尘气体从进风口进入灰斗时,首先碰到进风口的挡板。由于惯性,粗颗粒气体直接进入灰斗。预集尘功能,进入灰斗的气流经折叠向上通过内部有金属框架的滤袋。粉尘被收集在滤袋的外表面,净化气体进入滤袋室上部的洁净室,被收集到排气管道排出。室内集尘袋分为几排,每排集尘袋按照给定的时间间隔进行清扫。打开脉冲阀后,高压空气喷入滤袋内,去除滤袋表面的粉尘。每排滤袋的脉冲吹扫宽度和清洗周期由专用的清洗程序控制器自动连续控制。

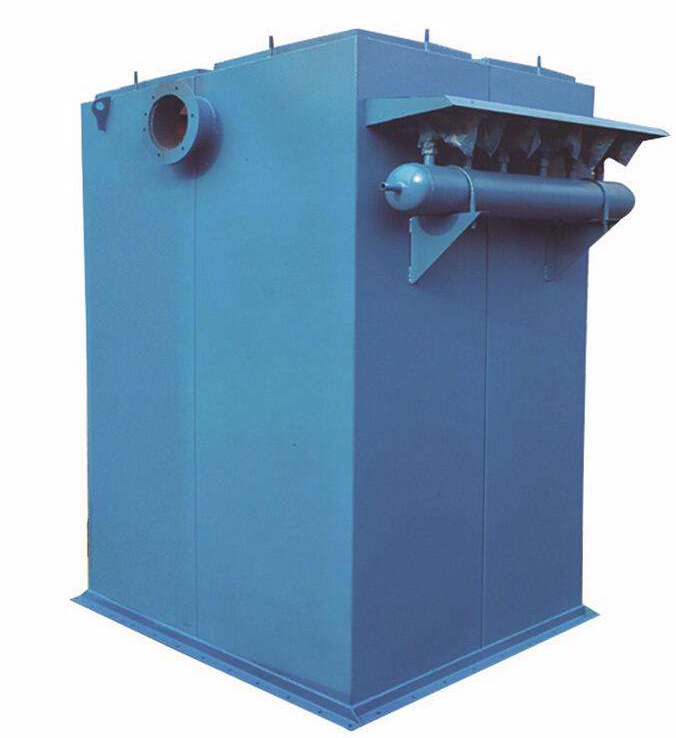

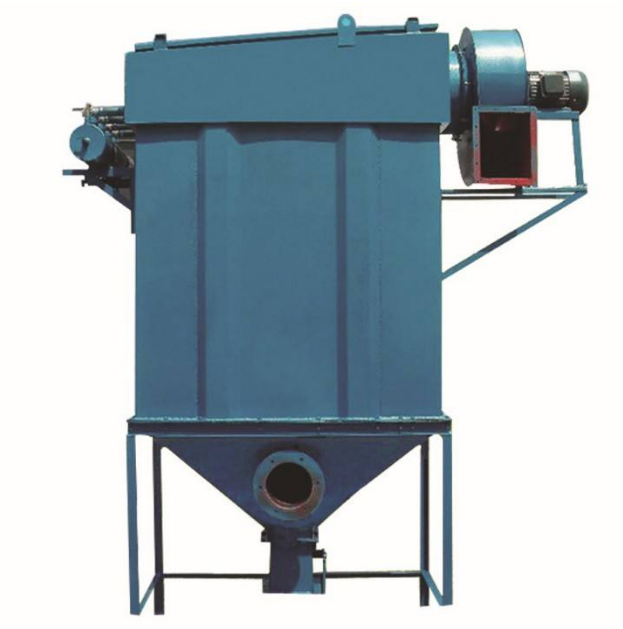

HMC型单机脉冲除尘器有6种规格,每一种可分为标准A型带灰斗和标准B型带开口法兰(无灰斗)。其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷射清灰装置、电气控制箱等组成。箱体全部焊接。检查门用泡沫胶带密封,以确保集尘器密封密封。
HMC单机组脉冲除尘器结构特点:
该除尘器主体由壳体、滤袋组件、吹灰清灰装置和排灰装置四部分组成。
壳体部分由上盒体、中盒体、灰斗及进、出风口组成。
所述滤袋组件由滤袋和滤袋架组成。
吹扫装置由气囊、吹管、脉冲阀、电磁控制阀、电控仪表等组成。
出灰装置由电机、减速机、螺旋输送机、星形出灰阀组成。
脉冲阀型采用直角脉冲阀,脉冲阀型采用直通脉冲阀,减小了脉冲阀本身的阻力,是一种理想的脉冲喷射方式。
性能型号 | HMC-32 | HMC-48 | HMC-64 | HMC-80 | HMC-96 | HMC-112 | |
总过滤面积㎡ | 24 | 36 | 48 | 60 | 72 | 84 | |
过滤风速m/min | 1.04-1.67 | 1.15-1.62 | 1.21-1.74 | 1.25-1.67 | 1.27-1.62 | 1.28-1.68 | |
处理风量m³/h | 1500-2400 | 2500-3500 | 3500-5000 | 4500-6000 | 5500-7000 | 6500-8500 | |
滤袋数量(条) | 32 | 48 | 64 | 80 | 96 | 112 | |
耗气量m³/min | 0.032 | 0.048 | 0.064 | 0.08 | 0.096 | 0.11 | |
入口浓度g/m3 | 200 | ||||||
出口浓度mg/m3 | 50 | ||||||
喷吹压力MPa | 0.5-0.7 | ||||||
承受负压Pa | 5000 | ||||||
设备阻力Pa | ≤1200 | ||||||
脉冲阀 | 规格 | 1" | |||||
数量(个) | 4 | 6 | 8 | 10 | 12 | 14 | |
电机型号功率 | Y90S-2 | Y90L-2 | Y100L-2 | Y132S1-2 | Y132S1-2 | Y132S2-2 | |
KW | 1.5 | 2.2 | 3.0 | 5.5 | 5.5 | 7.5 | |
设备重量 | HMC(A) | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
HMC(B) | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 |
