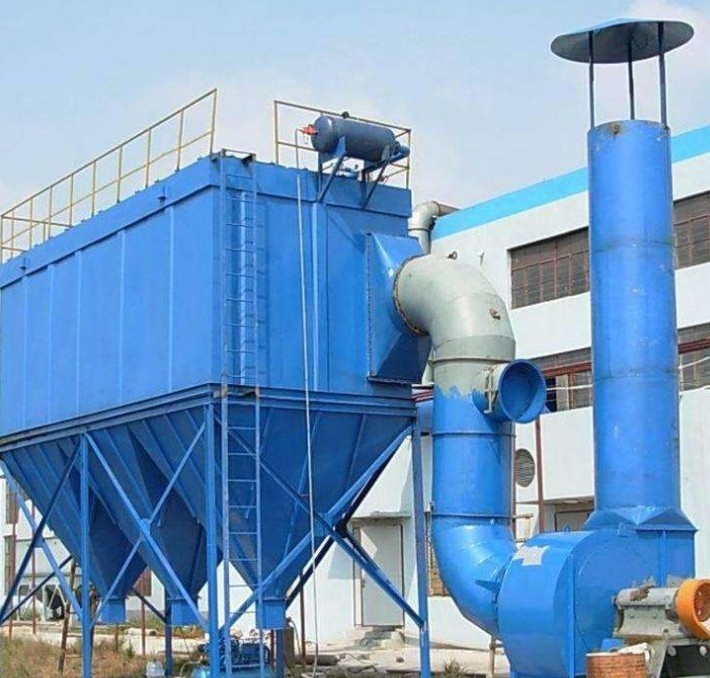

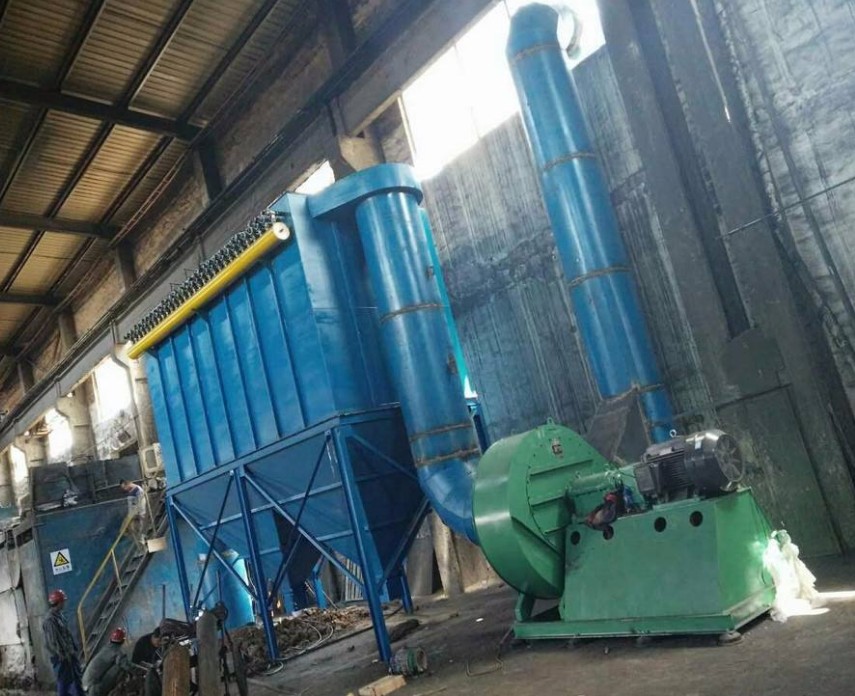

25吨锅炉布袋除尘器

　　25吨锅炉袋式除尘器由除尘器本体、保护系统、压缩空气系统(包括储气罐、油水分离器、管道)、控制系统(包括仪表、PLC柜、MCC柜、现场操作柜)等组成。

　　1. 系统主要设备:

　　25吨锅炉袋过滤体

　　结构框架和箱体——结构框架用于支撑收尘体、灰斗、输灰设备等;箱体包括上箱体、中箱体、灰斗等。

　　过滤袋、笼骨、花板——过滤袋、笼骨构成除尘器的除尘系统;花板用于支撑滤袋组件，将过滤室(除尘段)与洁净空气室分离，并作为集尘器滤袋组件的检修平台;滤袋组件是从花板上装载的

　　进气系统—包括进气歧管和偏转板

　　排气系统——包括由排气管等组成的除尘器净化气体排放系统。卸尘系统——安装在除尘器灰斗上的卸尘阀等。排灰系统是为了及时排灰斗内收集的物料。

　　防雨棚落在除尘器的顶部——用于保护除尘器的顶部装置，如电磁脉冲阀

　　压缩空气系统，包括压缩空气管路、减压阀、压力表、气源处理三联件等。

　　控制系统包括仪表、除尘器主控箱(以PLC可编程控制器为主体)、现场操作箱等。

　　2. 25吨锅炉袋式除尘器工作原理

　　25吨锅炉袋式除尘器的气体净化方式为外过滤，含尘气体由进气道气流均匀分布装置均匀进入各单元的过滤室。气流通过梗阻导流式气流分布装置的适当导流和自然流向分布，从侧面和下部均匀进入袋室。气流均匀分布于整个过滤室;尘土飞扬的尘埃微粒气体通过自然沉降后的进气口和分离,直接落入灰斗,剩下的尘埃指导下烟气导流装置和输入框中间的过滤面积与气流,并吸附在滤袋的外表面。过滤后的洁净气体通过滤袋经上箱体和排气管排出。

　　所述滤袋采用压缩空气吹灰清洗，除灰机构由气囊、吹灰管和电磁脉冲控制阀组成。在过滤室的每排滤袋出风口的顶部装有吹管。吹管的下部直接对着滤袋的中心，有吹管口。每根吹管都装有一个脉冲阀，用于与压缩空气袋通信。清理灰尘时,电磁阀开启脉冲阀,压缩空气是通过喷嘴喷洒到过滤袋,并注入过滤袋连同周围的空气,导致滤袋振动,形成back-blowing气流从内部到外部。粉尘附着在滤袋外表面，达到除尘的目的。

　　随着过滤条件的进步,当滤袋表面的粉尘达到一定数量时,除尘控制设备(定时控制)打开电磁脉冲阀喷根据设定程序,和压缩气体经过每一个脉冲阀在很短的时间序列上的喷嘴吹管道引发几次空气注入空气进入滤袋的数量,形成一个空气波,使滤袋从袋口到底部产生快速膨胀和冲击振动，产生强烈的除尘效果，使滤袋上的粉尘被抖掉。

　　落进灰斗的粉尘通过送灰装置送出。

　　除尘器的控制(包括除尘控制)采用PLC控制。整个除尘系统的控制是自动化的，无人值守的，可以将信息反馈给工厂的大系统，接受工厂大系统的远程控制。

　　所有的维护工作都是在除尘器的清洁空气室和机器外部进行的，而不进入除尘器。
