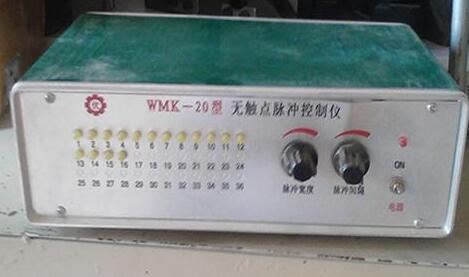

WMK-20型



该仪器由直流稳压器、脉冲发生器、单稳、数字集成电路、门控、门驱动、晶闸管输出、数字显示等电路组成。NE555输出可调脉冲计数信号和门控信号。计数电路的解码和十门的输出均由MOS数字集成电路完成。计数输入添加了自动清除“0”延迟计数。打开电源后，计数将依次从“0”开始输出周期计数。将脉冲信号输入到门控电路中，控制门输出的导通时间，同时控制晶闸管的导通时间。交流220V经过buck和半波整流后，向晶闸管和数码管提供脉冲输出和显示电压。由晶闸管输出的脉冲电流启动电磁阀，控制除尘设备的运行。使用维护使用前先连接电磁阀，详细检查接线是否正确，然后打开电源。如果电磁阀有编号，查看输出是否从“0”开始。根据观察，调整到理想的脉冲间隔并完成。一旦MOS数字集成块连接到电路中，它的工作非常稳定。数码管有较短的预亮时间和重复码，这通常是由晶闸管的高灵敏度造成的。应降低推管3DG的β值，或在可控硅控制电极与地之间并联300 ω - 2k ω的电压。如果它总是开着，首先检查可控硅是否损坏或泄漏。字损的一般情况是单稳电路出现故障，主要是因为晶体管的beta值很低。电路翻转时会出现干扰信号，影响计数。注意事项a.严禁在输出接头内焊接和接触不良。经常由于接触不良而引起的电火花干扰会影响整个电路的正常运行。必须引起注意。B.单机输出共线只能单机使用，多台机器的输出部分必须连接到一台机器上，不能相互连接。C. 20门、14门控制器输出共线有独立端子或其他颜色的一根线，每个电磁阀的一端连接20门输出插头，另一端连接共线。其他20个门内的控制器输出共线一般布置为***，导线颜色也不同。安装时请注意。D.更换保险丝时，不应超过0.75A、0.5A。严禁用油线或其他物体替换电源输入端子。火线和零线均应连接到0.5A、0.75A熔断器上，以保证仪器的安全使用。E.控制器启动电磁阀。电磁阀及连接线不应短路或泄漏，应经常检查。地阴极应大于2兆欧
